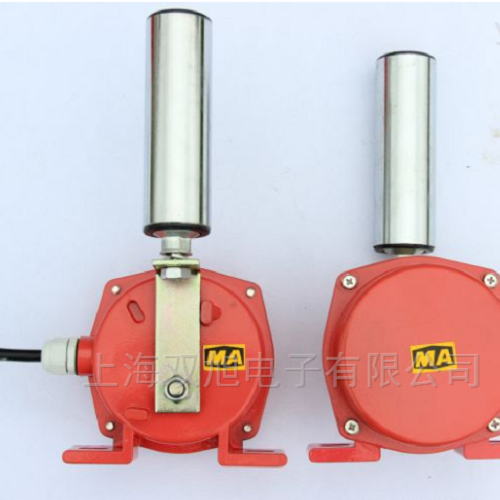

GEJ30矿用本质安全型跑偏传感器

GEJ30矿用本质安全型跑偏传感器

一、概述
   GEJ30跑偏传感器为矿用本质安全型简单设备，外壳采用HT250铸铁；输出为机械开关，工作稳定可靠。主要适用于具有混合气体的危险场所以及露天煤矿、选煤厂等工作场所，作为矿用带式输送机保护控制装置的堆煤信号检测之用，可实现带式输送机的跑偏保护。

二、主要技术参数

   1.接点容量：DC24V/0.5A。

2.接触电阻：闭合接点的接触电阻不大于0.1Ω，振动、冲击后不大于0.2Ω。

3.一级动作角度：20°±3°；         复位角度：15°±3°；

二级动作角度：30°±3°；         复位角度：20°±3°；

4.触杆的动作力：25N～55N。

5.动作性能：传感器受动作力作用，探杆转动至动作角度时应立即动作，常闭接点断开，动作

力消除后，探杆自动返回原位，经过复位角度时立即恢复，常闭接点闭合。

6.探动作的极限角度:≥70°。

7.传感器与主机的传输电缆长度≤500m，采用具有安标并在有效期内的MYQ3×1.0mm2，煤矿用

移动轻型橡套软电缆连接，电缆参数：R：12.8Ω/km、L: 0.8mH/km、C: 0.06?F/km。

8.外壳防护 能应符合GB4208中防护等级IP54的规定。

三、适用范围
   主要用于检测带式输送机胶带的跑偏，通过可编程控制器编程实现对皮带的保护
