重锤料流检测器（皮带料流开关）工作原理

属于机械式摆动触发开关，安装在皮带输送机上方，依靠皮带上物料推动重锤摆动，触发内部微动开关，输出开关量信号，用来判断皮带上有没有物料流动。

结构组成

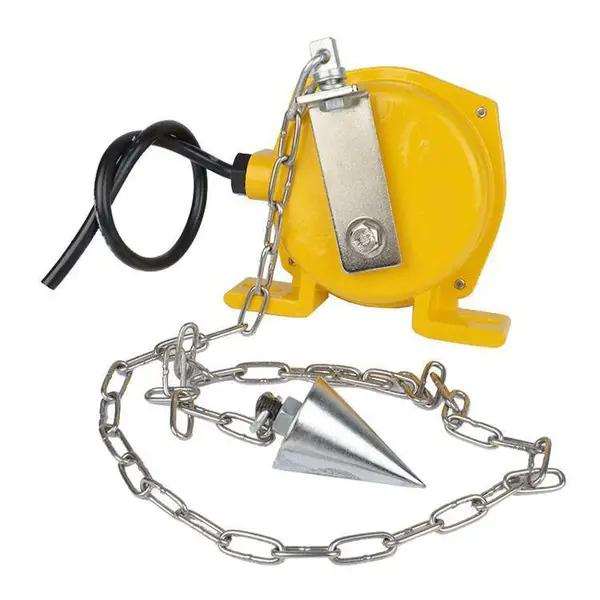

主机壳体（内置微动开关、摆杆机构）、悬挂链条、重锤、安装支架。重锤悬垂在皮带上方，和皮带表面预留间隙。

两种状态

1. 有料流过皮带载着物料向前运动，物料撞击、推动重锤向一侧摆动；摆杆带动内部微动开关动作，切换触点，输出有料信号送到 PLC / 控制柜。

2. 无料（空载）皮带上没有物料，没有推力，重锤依靠自身重力自然垂直复位；摆杆松开微动开关，触点恢复原始状态，输出无料信号。

信号特点

• 输出：继电器无源触点，一开一闭或两开两闭；

• 作用：仅判断料流有无，不能测量物料流量大小；

• 优点：纯机械结构，粉尘环境稳定，抗冲击，维护简单。

一、行业场景

1. 煤矿行业井下 / 地面原煤皮带，检测煤流；断料报警、皮带顺序启停联动；有料自动开启喷雾降尘，防止皮带空载空转磨损。可适应大块原煤冲击。

2. 火力发电厂输煤系统皮带（原煤、石灰石），监测上料状态；断流预警，防止磨煤机空磨；联动除尘洒水。

3. 水泥建材行业原料、熟料、矿渣输送皮带；砂石骨料生产线，监测骨料料流，堵料、断料保护。

4. 冶金行业烧结矿、焦炭、矿石皮带输送，高炉原料输送线，料流监测联锁。

5. 港口 / 码头 / 砂石料场散货码头、砂石厂、碎石生产线皮带，矿石、砂石料流检测，防止下游堆料堵机。

6. 粮食、饲料行业谷物、饲料颗粒皮带输送，检测粮流，控制除尘、顺序启停（粉尘环境，颗粒物料）。

7. 化工行业化肥原料、塑料颗粒、盐类等散料皮带输送，料流监测。

二、工艺控制用途（功能场景）

• 皮带联锁顺序启停：上游有料才启动下游皮带，避免空载运行、堆料堵溜槽。

• 断料 / 无料报警：物料中断，给控制室报警提示。

• 自动喷雾除尘：检测到有物料流动，自动开启皮带洒水 / 喷雾；无料自动关闭，节水。

• 防堵料保护：料流异常配合堵料开关联锁停机，防止溜槽堵塞、皮带压料。

• 设备节能保护：皮带无料时可联动停机，减少皮带、电机空载损耗。

三、环境适配特点

适合高粉尘、户外、常温、块状 / 颗粒散料皮带；不适合：粘性强易粘锤物料、高温熔融物料、液体输送。
